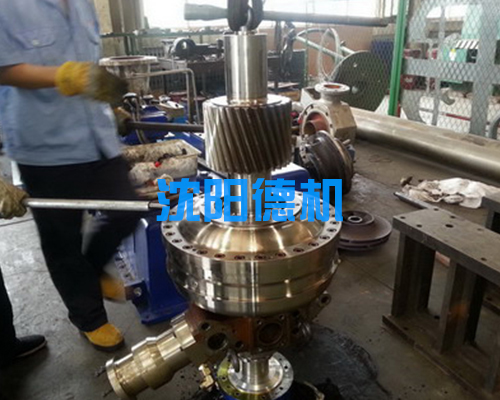

R15K551.1偶合器維修

維修內容包括設備整體維護檢修、管路檢查、易損件更換、設備備件更換及安裝調試等項目

偶合器以液體油作為工作介質通過泵輪將液體的動能轉變?yōu)闄C(jī)械能連接電動機與工作機械實現動力的傳遞。它具有空載啟動電機，平穩無級變速等特點，用于電站給水泵的轉速調節，可簡化鍋爐給水調節系統，減少高壓閥門數量，由于可通過調速改變給水量和壓力來適應機組的起停和負荷變化，調節特性好，調節閥前后壓降小，管路損失小，不易損壞，使給水系統故障減少，當給水泵發生卡澀、咬死等情況時，對泵和電機都可起到保護作用。故現代電站中，機組鍋爐給水泵普遍采用了帶液力偶合器的調速給水泵。主要部件有：泵輪、渦輪、轉動外殼、輸入軸、輸出軸及勺管。通常，轉動外殼與泵輪是在外緣用法蘭用螺栓聯接。泵輪與渦輪稱為工作輪，兩輪中均有葉片，兩輪分別與輸入、輸出軸相聯接，它們之間是有間隙的，泵輪和渦輪均有徑向尺寸相同的腔形，所以，合在一起形成工作油腔室，工作油從泵輪內側進入，并跟隨動力機一起作旋轉運動，油在離心力的作用下，被甩到泵輪的外側，形成高速油流沖向?qū)γ娴臏u輪葉片，流向渦輪內側逐步減速并流回到泵輪的內側，構成了一個油的循環。工作液體在工作腔中的絕對流動是一個三維運動。轉動外殼與泵輪聯接后包圍在渦輪之外，使工作液體能貯于泵輪之中。輸入軸與動力機相聯（如電機），輸出軸與被驅動機相聯（如水泵）。液力偶合器的特點是：能消除沖擊和振動；輸出轉速低於輸入轉速，兩軸的轉速差隨載荷的增大而增加；過載保護性能和起動性能好，載荷過大而停轉時輸入軸仍可轉動，不致造成動力機的損壞；當載荷減小時，輸出軸轉速增加直到接近於輸入軸的轉速，使傳遞扭矩趨於零。液力偶合器的傳動效率等於輸出軸轉速與輸入軸轉速之比。一般液力偶合器正常工況的轉速比在0.95以上時可獲得較高的效率。液力偶合器的特性因工作腔與泵輪、渦輪的形狀不同而有差異。它一般靠殼體自然散熱，不需要外部冷卻的供應。液力偶合器傳動的過程可以看作合力的過程。
